Tsemendist õõnesplokivorm plokkide valmistamise masinale

PRO on Hiina tootja ja tarnija betoonplokivormide jaoks automatiseeritud plokkide valmistamise masinatele. Hallitus lahendused on mõeldud MASA, HESSi ja muude ühilduvate seadmete jaoks, hõlmates standardseid ja kohandatud õõnesplokke tootmisnõuded.

See plokkide valmistamise masina jaoks mõeldud tsemendist õõnesplokivorm kasutab peamistes kulumispiirkondades Hardox-terast ja mangaanterast. See on saadaval 4", 6", 8" ja 12" plokkide jaoks 2-augulise, 4-augulise, 6-augulise ja 8-augulise konfiguratsiooniga. Nimetatud hooldusgarantii on kuni 90 000 tsüklit.

Peamised spetsifikatsioonid

Lõplik masina ühilduvus ja vormi mõõtmed tuleks kinnitada kliendi masina mudeli ja kinnitatud tehniline joonis.

Hallituse disain

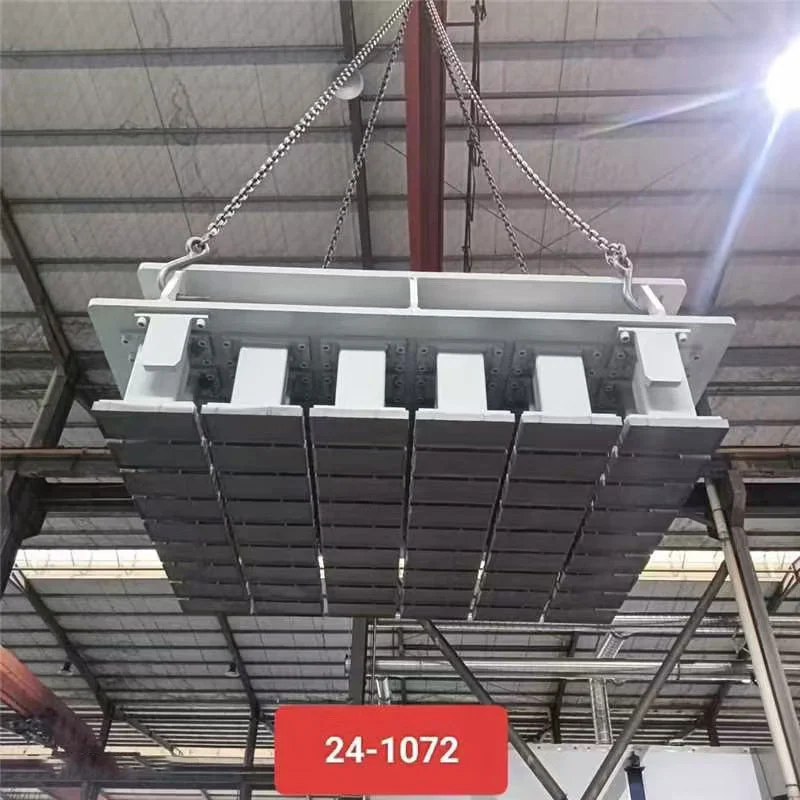

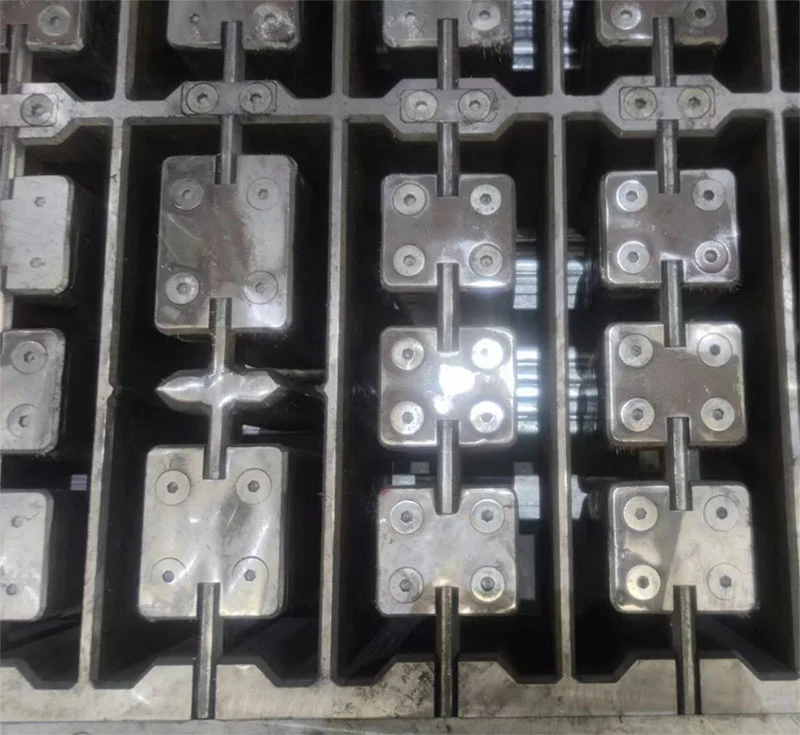

Kulumiskindlad südamikud

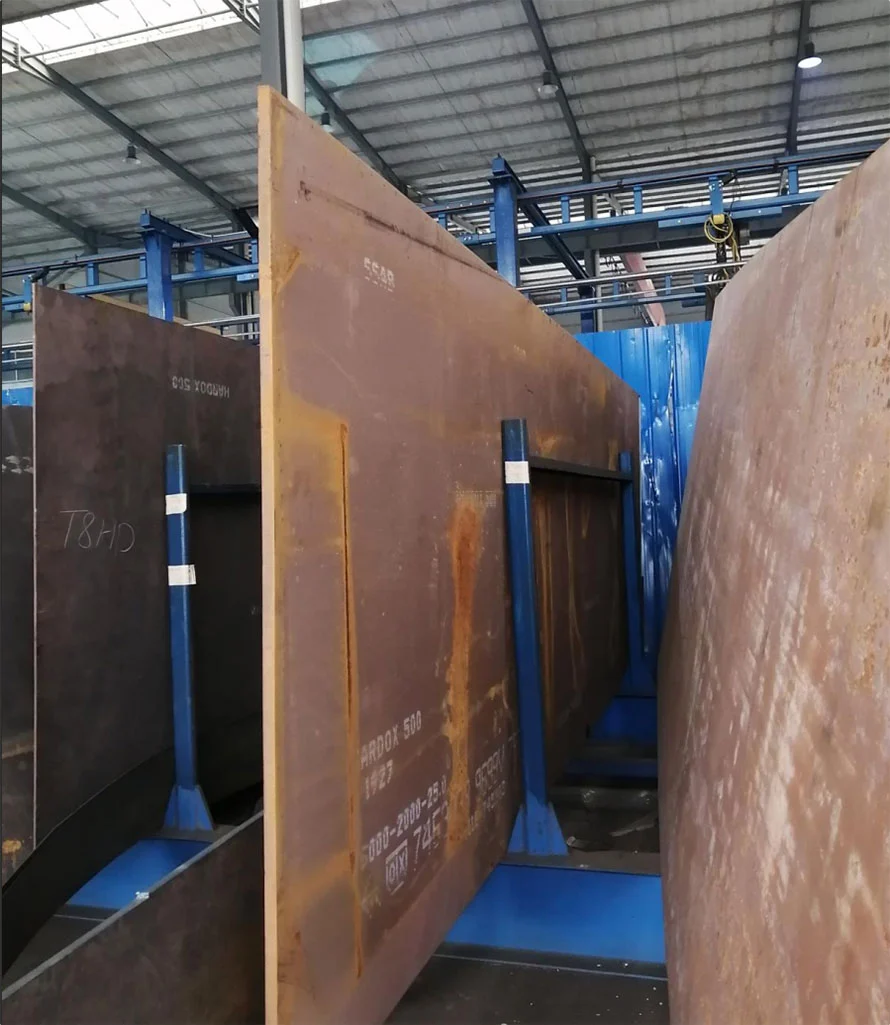

Vormisüdamikud ja südamikuvardad on ette nähtud korduvaks surveks ja hõõrdumiseks plokkide valmistamise ajal. Hardox teras kasutatakse peamiste kulumiskindlate komponentide jaoks, samal ajal kui vormisüdamikku töödeldakse karbureeriva kuumusega.

Määratud kõvadus on 60–65 HRC, karburiseeriva kihiga 1,2–1,35 mm. Selle struktuuri eesmärk on vähendada enneaegne kulumine ja toetage pikemat tööriistahooldust.

Vahetatavad komponendid

Vormis on kasutatud vahetatavaid vormisüdamikke ja südamikuvardaid. Kui võtmete kuluvad osad jõuavad oma kasutuse lõpuni seisukorras, saab kogu vormi automaatse asendamise asemel välja vahetada üksikud komponendid.

See struktuur võib vähendada hoolduskulusid ja tootmisseisakuid plokkmasinaid kasutavate tootjate jaoks pidevalt.

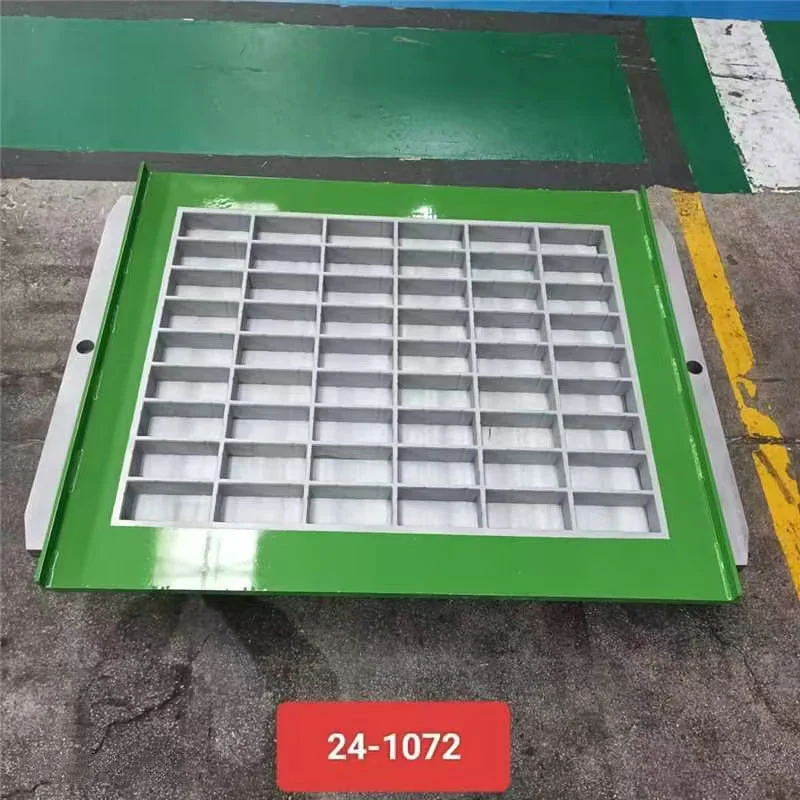

Vahetatavad alusplaadid

Sobivate vormide jaoks on saadaval vahetatavad alusplaadid. Alusplaadi vahetamine võimaldab erinevaid plokkide suurused või profiilid, mis tuleb valmistada ilma kogu vormikomplekti välja vahetamata.

Saadaolev konfiguratsioon sõltub masina mudelist ja nõutavast ploki konstruktsioonist.

Mõõtmete täpsus

Hallituskindlus

Vormi mõõtmete täpsus mõjutab otseselt valmis betoonplokkide konsistentsi. Õõnsuse mõõtmed, südamik Seetõttu peavad asend, ava geomeetria, seina paksus ja alusplaadi joondus vastama heakskiidetud plokile joonistamine.

PRO ei rakenda igale vormile üht universaalset tolerantsi, kuna mõõtmed ja töötlusnõuded on erinevad vastavalt ploki mudelile ja masinale. Lõplik tolerants kinnitatakse vastavalt heakskiidetud tehnilistele nõuetele joonis ja tootmisspetsifikatsioon.

Projektide puhul, mis nõuavad kindlaksmääratud tolerantsi, näiteks ±0,1 mm või ± 0,2 mm, tuleks see nõue lisada pakkumispakkumisesse või tehniline joonis enne tootmist.

Hallituse võrdlus

PRO vs standardvormid

Plokkide tootjate jaoks ei ole ostuhind ainus hallituse maksumust mõjutav tegur. Kasutusaeg, vahetus osad, mõõtmete ühtsus ja hooldusnõuded võivad pikaajalisele tootmisele suuremat mõju avaldada kulud.

90 000 tsükli näitaja tähistab märgitud PRO hooldusgarantii ja seda ei tohiks pidada universaalseks tootmise eluea garantii. Tegelik kasutusiga sõltub betoonisegust, masina rõhust, vibratsioonist, tootmisest sagedus, puhastamine, hooldus ja töötingimused.

Sisukas hinnavõrdluses tuleks kasutada sama masina mudelit, vormi mõõtmeid, terasmaterjale, plokki konfiguratsioon, kogus ja teenindusnõuded.

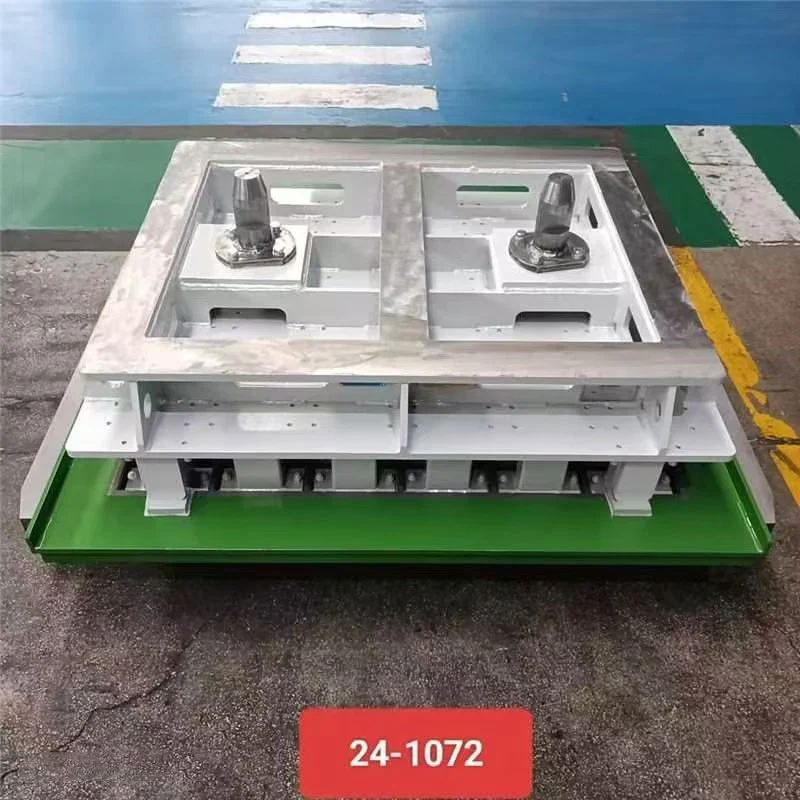

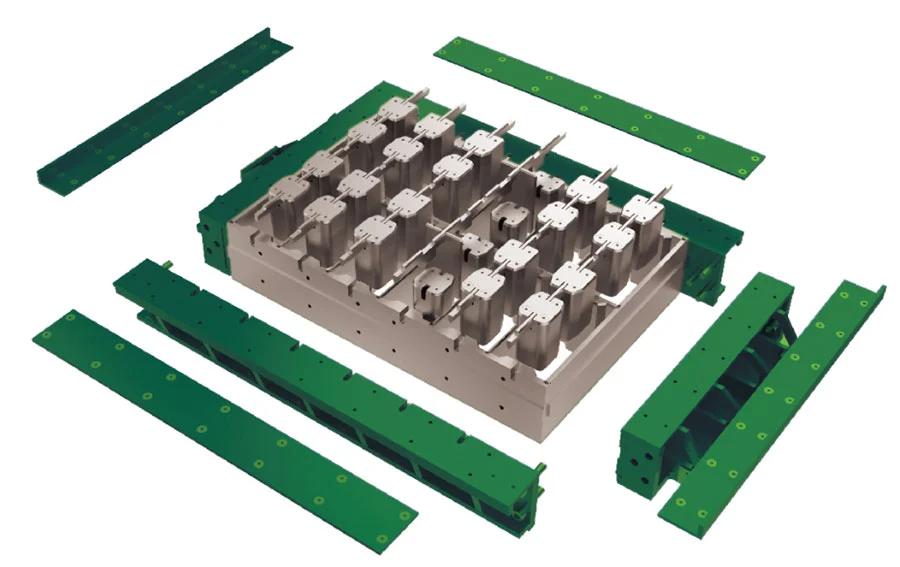

Kooste struktuur

Kruviga lukustus

Vabalt kokkupandav kruvilukuga konstruktsioon lihtsustab paigaldamist, lahtivõtmist ja kulumise asendamist komponendid. See sobib klientidele, kes vajavad pideva tootmise ajal regulaarset hallituse hooldust.

Keevituskomplekt

Keevituskomplekt on saadaval ka siis, kui seda nõuab kliendi masina konfiguratsioon või vormi disain. PRO saab pakkuda tehniliste jooniste alusel keevitus- ja montaažiprojekteerimist.

Rakenduste blokeerimine

Õõnes ehitusplokid

Tsemendist õõnesplokke kasutatakse ehituses laialdaselt seina- ja täitematerjalina. Nende õõnes struktuur võib vähendada kaalu ja pakkuda kasulikke soojus- ja heliisolatsiooni omadusi.

Isolatsiooniplokid

Väiksema kaalu või paremat isolatsiooni nõudvate plokkide puhul saab kasutada erinevaid õõnsuste konfiguratsioone esitus. Lõplik ploki jõudlus sõltub betoonisegust, õõnsuse kujundusest, tootmistingimustest ja ehitusnõuded.

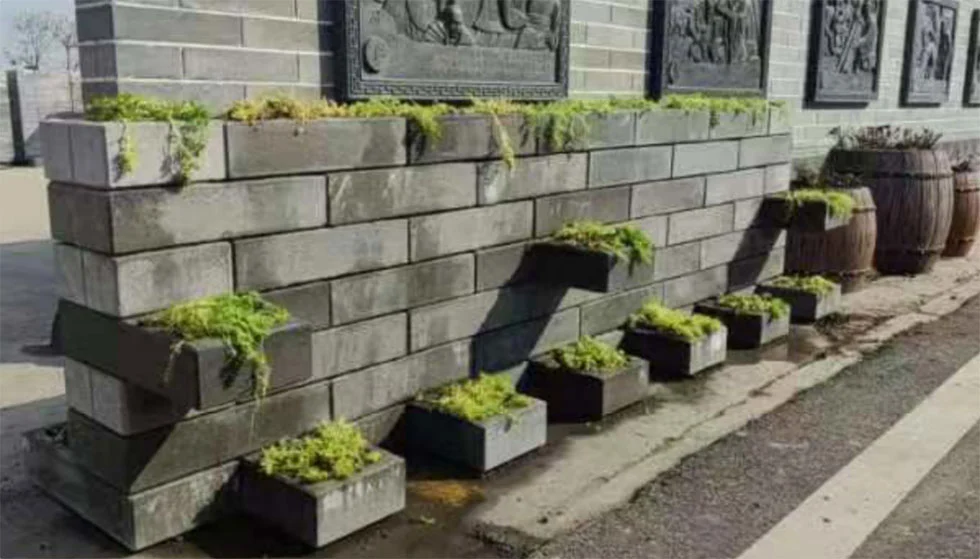

Dekoratiivsed plokid

Betoonplokke saab toota ka arhitektuuri- ja dekoratiivrakendusteks, kus ploki kuju, profiil ja pinna välimus on oluline.

Masina ühilduvus

MASA ja HESS

Tsemendi õõnesplokivorm plokkide valmistamise masinale on mõeldud MASA ja HESS plokkide valmistamise masinatele. muud masinamudeleid saab hinnata ka masinajooniste, olemasolevate vorminäidiste ja valmisploki põhjal mõõtmed.

Asendustellimuste puhul peaksid ostjad esitama masina mudeli, vormi mõõtmed, survepea spetsifikatsioonid, aluse plaadi üksikasjad ja plokkide joonised, kui need on saadaval.

Kohandatud tootmine

Ploki suurus ja augud

Saadaolevad kujundused hõlmavad 4", 6", 8" ja 12" plokke 2-augulise, 4-augulise, 6-augulise ja 8-augulise konfiguratsiooniga.

Mittestandardsete plokkidega projektide puhul saab hinnata kohandatud õõnsuste paigutust, mõõtmeid ja profiile nõuded.

Vormide joonised

PRO saab välja töötada kohandatud vorme, kasutades masinajooniseid, olemasolevaid vormiproove, valmis plokinäidiseid või viidetena tehnilised joonised.

Suuremahuliste projektide puhul saavad kliendid määrata mõõtmete tolerantsid, terase klassid, kuumtöötluse, montaaži meetod ja kontrollinõuded enne tootmist.

Tootmine ja hooldus

Südamiku vahetus

Kiiresti vahetatavad vormisüdamikud ja südamikuvardad lihtsustavad rutiinset hooldust. Kulunud komponentide ükshaaval asendamine võib aitab vähendada seisakuid võrreldes terve vormi vahetamisega.

Ülevaatus

Enne tarnimist saab kohandatud vorme kontrollida kinnitatud joonise alusel. Kontrollinõuded võivad hõlmata õõnsuse mõõtmed, südamiku joondus, avade konfiguratsioon, alusplaadi paigutus ja vormi üldmõõtmed.

Hanketeave

Enne tsemendist õõnesplokivormi tellimist plokkide valmistamise masinale peaksid ostjad kinnitama plokkmasina kaubamärgi ja mudel, valmis ploki suurus, aukude arv, vormi mõõtmed, terase materjal, vajalik kõvadus, kuumus töötlemine, montaažimeetod ja eeldatav tootmismaht.

Kohandatud tellimuste korral võib olemasoleva vormi masinajooniste või fotode esitamine aidata ühilduvust vähendada riske.

PRO pakub vormide tootmist, montaaži ja keevitamise projekteerimist, tehnilist konsultatsiooni ja kohandatud tööriistu standardne ja suuremahuline plokkide tootmine.

Korduma kippuvad küsimused

Kui kaua võib hallitus vastu pidada?

Vormil on märgitud hooldusgarantii kuni 90 000 tsüklit. Tegelik kasutusiga sõltub betoonisegust, masina rõhk, vibratsioon, tootmissagedus, hooldus ja töökeskkond.

Mis on hallituse kõvadus?

Määratud kõvadus on 60–65 HRC. Vormisüdamikul on pinna kulumise parandamiseks ka 1,2–1,35 mm karburiseeriv kiht vastupanu.

Millist mõõtmete tolerantsi suudab PRO pakkuda?

Tolerants kinnitatakse vastavalt vormi joonisele ja masina nõuetele, mitte ühe fikseeritud väärtuse kasutamisele iga toode. Kui projekt nõuab ±0,1 mm, ±0,2 mm või muud kindlat tolerantsi, võib selle nõude lisada tehnilisel joonisel või RFQ-s kinnitamiseks.

Kas kulunud vormiosi saab eraldi välja vahetada?

Jah. Disain võimaldab põhikomponente, nagu vormisüdamikud ja südamikuvardad, eraldi vahetada. See võib vähendada hoolduskulud ja vältida kogu vormi asjatut asendamist.

Milliseid plokke saab toota?

Saadaolevad plokkide suurused on 4", 6", 8" ja 12", 2-augulise, 4-augulise, 6-augulise ja 8-augulise konfiguratsiooniga. Kohandatud Samuti saab hinnata mõõtmeid ja õõnsuste kujundust.

Kas vorm ühildub MASA ja HESS masinatega?

Jah. Tsemendi õõnesplokivorm plokkide valmistamise masinale on mõeldud MASA ja HESS plokkide valmistamise masinatele. Ühilduvust teiste masinatega saab kinnitada masina mudeli, vormijooniste või olemasoleva vormi abil proovid.

Kas PRO saab vormi vastavalt meie masinale kohandada?

Jah. PRO saab kohandada vormi mõõtmeid, plokkide õõnsusi, aukude konfiguratsioone, koostekonstruktsioone ja muid tööriistu nõuded vastavalt masina joonistele ja valmisploki spetsifikatsioonidele.

Millist teavet on hinnapakkumise tegemiseks vaja?

Ostjad peaksid esitama masina kaubamärgi ja mudeli, ploki mõõtmed, augu konfiguratsiooni, nõutava vormi suuruse materjal, kõvadus, tootmiskogus ja mis tahes mõõtmete tolerants või kontrollinõuded. Olemasolev vorm joonis või plokkjoonis on abiks täpse hinnapakkumise ja ühilduvuse kinnitamiseks.
